TP100

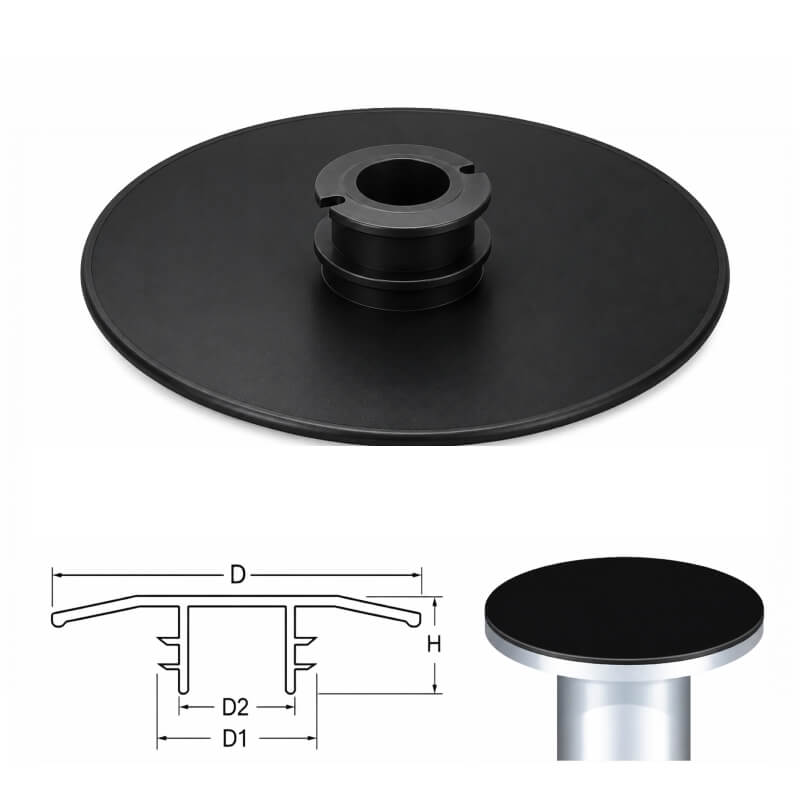

TP100 Flanş Tapası
Flanş koruma tapaları; kir, nem, boya ve kumlamaya karşı korur. Esnek kanatları sayesinde iç ankraja tam oturur. DN15–DN400 arası farklı basınç sınıfları için üretilir. Özel ölçüler mevcuttur.
Boyutlar
| ÜRÜN CİNSİ | NOM | A (mm) | B (mm) | C (mm) | d2 Min (mm) | d2 Max (mm) | KOD | Sipariş |
|---|---|---|---|---|---|---|---|---|
| FLANŞ TAPA | 1/2" DN15 | 21,3 | 7 | 90 | 9 | 16 | TP100-1/2" | Sipariş |
| FLANŞ TAPA | 3/4" DN20 | 26,7 | 11,9 | 100 | 14 | 25 | TP100-3/4" | Sipariş |
| FLANŞ TAPA | 1" DN25 | 33,4 | 16,5 | 110 | 19 | 31 | TP100-1" | Sipariş |
| FLANŞ TAPA | 1 1/4" DN32 | 42,2 | 22 | 136 | 24 | 40 | TP100-1 1/4" | Sipariş |
| FLANŞ TAPA | 1 1/2" DN40 | 48,3 | 28,8 | 146 | 31 | 46 | TP100-1 1/2" | Sipariş |
| FLANŞ TAPA | 2" DN50 | 60,3 | 37,7 | 160 | 40 | 58 | TP100-2" | Sipariş |
| FLANŞ TAPA | 2 1/2" DN65 | 73 | 48,5 | 180 | 51 | 71 | TP100-2 1/2" | Sipariş |
| FLANŞ TAPA | 3" DN80 | 88,9 | 60,5 | 196 | 63 | 87 | TP100-3" | Sipariş |
| FLANŞ TAPA | 4" DN100 | 114,3 | 80 | 216 | 82 | 112 | TP100-4" | Sipariş |
| FLANŞ TAPA | 5" DN125 | 135 | 102 | 246 | 104 | 133 | TP100-5" | Sipariş |
| FLANŞ TAPA | 6" DN150 | 168,3 | 127,5 | 280 | 153 | 166 | TP100-6" | Sipariş |
| FLANŞ TAPA | 8" DN200 | 219,1 | 184 | 336 | 186 | 217 | TP100-8" | Sipariş |
| FLANŞ TAPA | 10" DN250 | 273 | 229 | 378 | 231 | 271 | TP100-10" | Sipariş |
| FLANŞ TAPA | 12" DN300 | 323,8 | 282 | 450 | 284 | 322 | TP100-12" | Sipariş |
| FLANŞ TAPA | 14" DN350 | 355,6 | 309 | 500 | 311 | 353 | TP100-14" | Sipariş |
| FLANŞ TAPA | 16" DN400 | 406,4 | 383 | 550 | 384 | 404 | TP100-16" | Sipariş |
